OC5021B

OC5021B 开关降压型 LED 恒流驱动器

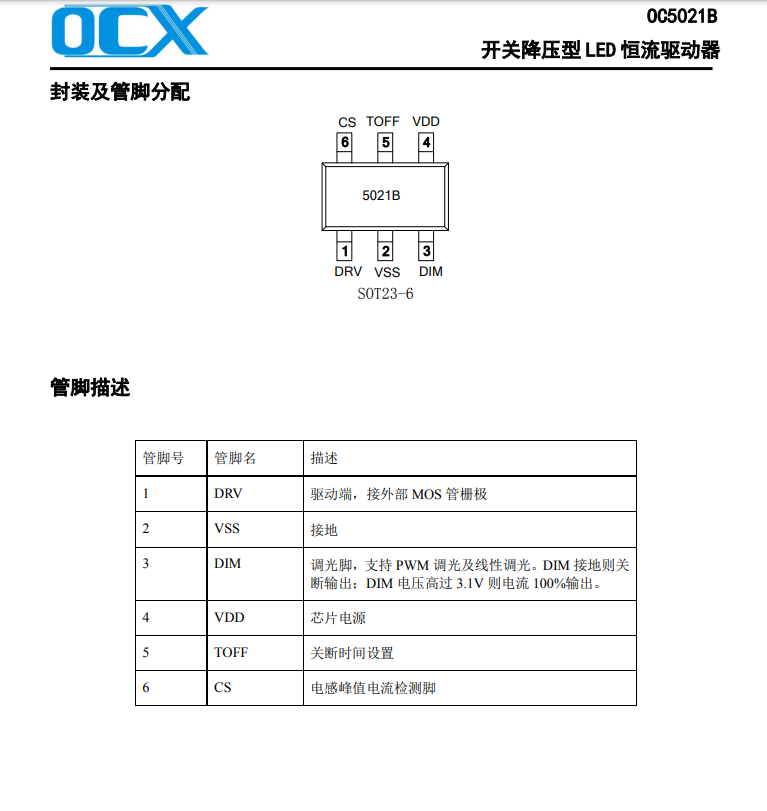

OC5021B 是一款高效率、高精度的 降压型大功率 LED 恒流驱动控制芯片。 OC5021B 采用固定关断时间的峰值 电流控制方式，关断时间可通过外部电容 进行调节，工作频率可根据用户要求而改 变。 OC5021B 通过调节外置的电流采样 电阻，能控制高亮度 LED 灯的驱动电流， 使 LED 灯亮度达到预期恒定亮度。 在 DIM 端加 PWM 信号，可以进行 LED 灯调光。DIM 端同时支持线性调光。 OC5021B 内部集成了 VDD 稳压管以 及过温保护电路，减少外围元件并提高系 统可靠性。 OC5021B 采用 SOT23-6 封装。 特点 ◆宽输入电压范围：3.1V~100V ◆高效率：可高达 93% ◆支持 PWM 调光和线性调光 ◆最大工作频率：1MHz ◆CS 电压：250mV ◆芯片供电欠压保护：2.6V ◆关断时间可调 ◆智能过温保护 ◆内置 VDD 稳压管 应用领域 ◆自行车、电动车、摩托车灯 ◆强光手电 ◆LED 射灯 ◆大功率 LED 照明 ◆LED 背光
