OC7140 OC7141 OC7135 OC7140Y

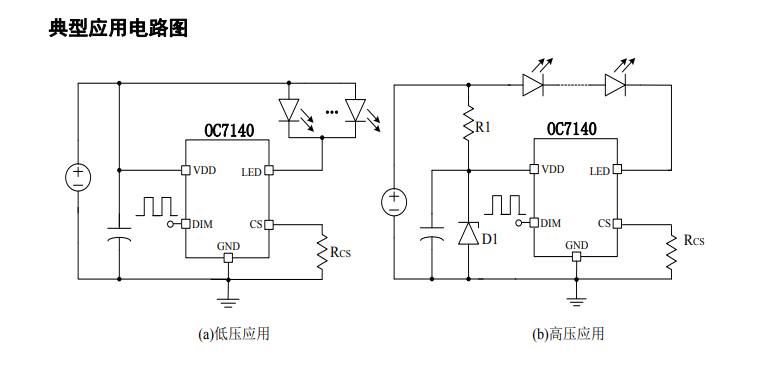

OC7140 带 PWM 调光的线性降压 LED 恒流驱动器

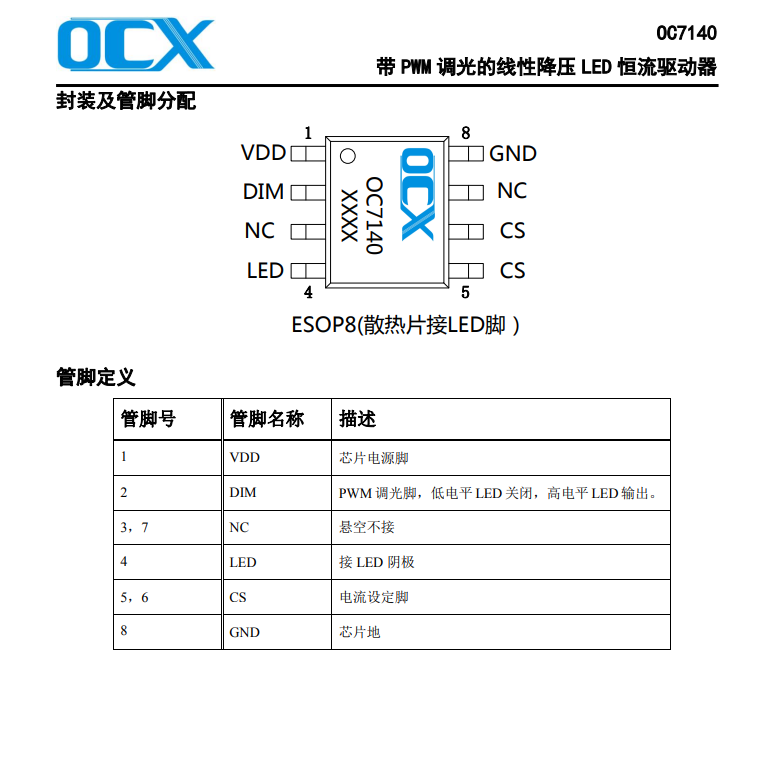

OC7140 是一种带 PWM 调光功能的 线性降压 LED 恒流驱动器，仅需外接一个 电阻就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10~2000mA。 OC7140 内置 30V 50 毫欧 MOS。 OC7140 内置过热保护功能，可有效 保护芯片，避免因过热而造成损坏。 OC7140 具有很低的静态电流，典型 值为 60uA。 OC7140 带 PWM 调光功能，可通过 在 DIM 脚加 PWM 信号调节 LED 电流。 OC7140 采用 ESOP8 封装。外露散热 片接 LED 脚。 特点  内置 30V 50 毫欧 MOS  低静态电流：60uA  输出电流：10mA 到 2000mA。  PWM 调光：最高频率 10KHz  输出电流精度：±5%  内置过热保护  VDD 工作电压：2.5-6V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7141 PWM 调光的线性降压 LED 恒流驱动器

OC7141 是一种带 PWM 调光功能的线 性降压 LED 恒流驱动器，仅需外接一个电阻 和一个 NMOS 管就可以构成一个完整的 LED 恒流驱动电路，调节该外接电阻就可以 调节输出电流，输出电流可调范围为 10mA 到 3000mA。 OC7141 内置过热保护功能，可有效保 护芯片及 MOS 管，避免因过热而造成损坏。 OC7141 具有很低的静态电流，典型值 为 60uA。 OC7141 带 PWM 调光功能，可通过在 DIM 脚加 PWM 信号调节 LED 电流。 OC7141 采用 SOT-23-5 封装。 特点  电源电压：2.5V~6V  低静态电流：60uA  输出电流：10mA 到 3000mA。  PWM 调光：最高频率 10KHz  输出电流精度：优于±4%  内置过热保护  电源电压可扩展至 400V 以上。 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

线性降压 LED 恒流驱动器 OC7135

OC7135 是一种低压差、线性降压、 固定输出电流的 LED 恒流驱动器。 除 LED 外，OC7135 无需外接其它元 器件即可构成一个恒流输出的 LED 驱动 电路。 OC7135 内置过热保护功能，可有效 保护芯片，避免结温超过 120o C 时因过热 而造成损坏。OC7135 还集成了 LED 短路 保护功能。此外，OC7135 自带软启动功 能。 OC7135 可提供多个规格的输出电流 供客户选择，输出电流可以从 100mA 到 380mA，步长为 20mA，并可通过多芯片 并联的方式扩展 LED 的电流驱动能力。 OC7135 采用 SOT-89-3 的封装形式。 特点 ◆电源电压：2.7V~5.5V ◆输出电流：100mA 到 380mA ◆低压差：150mV@350mA ◆输出电流精度：优于±5% ◆过热保护阈值：120o C ◆LED 短路保护 ◆软启动 应用领域 ◆线性 LED 照明驱动 ◆LED 手电筒、LED 台灯、LED 矿灯、LED 指示灯等
