OC7100B OC7102 OC7201 OC7202

OC7100B 线性降压 LED 恒流驱动器

OC7100B 是一种带调光功能的线性降 压 LED 恒流驱动器，外接一个电阻和一个瓷 片电容就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10mA~1500mA。 OC7100B 内置过热保护功能，可有效保 护芯片，避免因过热而造成损坏。 OC7100B 具有很低的静态电流，典型值 为 60uA。 OC7100B 支持数字 PWM 调光和 DIM 模拟调光功能，可通过在 PWM 脚加 PWM 信号调节 LED 电流。也可以通过在 DIM 脚 输入 0~1V 的模拟电压，调节 LED 电流，当 VDIM 电压大于 1V，则输出电流保持最大电 流工作。 OC7100B 内置输入过压保护功能。 OC7100B 采用 ESOP8 封装。 特点  低静态电流：60uA  输出电流：10mA~1500mA。  PWM 调光：最高频率 16KHz  输出电流精度：±5%  内置过热保护  VDD 工作电压：2.5- 40V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7102 线性降压 LED 恒流驱动器

OC7102 是一种带调光功能的线性降 压 LED 恒流驱动器，仅需外接一个电阻就 可以构成一个完整的 LED 恒流驱动电路， 调节该外接电阻可调节输出电流，输出电 流范围为 10mA~1500mA。 OC7102 内置过热保护功能，可有效 保护芯片，避免因过热而造成损坏。 OC7102 具有很低的静态电流，典型 值为 60uA。 OC7102 支持数字 PWM 调光和 DIM 模拟调光功能，可通过在 PWM 脚加 PWM 信号调节 LED 电流。也可以通过在 DIM 脚输入 0~1V 的模拟电压，调节 LED 电流， 当 VDIM 电压大于 1V，则输出电流保持 最大电流工作。 OC7102 内置输入过压保护功能。 OC7102 采用 DFN5X6-8L 封装。 特点  低静态电流：60uA  输出电流：10mA~1500mA。  PWM 调光：最高频率 16KHz  输出电流精度：±4%  内置过热保护  VDD 工作电压：2.5- 40V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7201 单路线性降压 LED 恒流驱动器

OC7201 是一种单路线性降压 LED 恒流驱 动器，仅需外接一个电阻就可以构成一个完整 的 LED 恒流驱动电路，调节该外接电阻可调 节输出电流，输出电流范围 10mA~2400mA。 OC7201 内置过热保护功能，可有效保护 芯片，避免因过热而造成损坏。 OC7201 具有很低的静态电流，典型值为 60uA。 OC7201 支持 DIM 模拟调光功能，通过在 DIM 脚输入 0~1.1V 的模拟电压，调节 LED 电 流，当VDIM电压大于1.1V，则输出电流保持 最大电流工作。 OC7201 内置输入过压保护功能。 特点  低静态电流：60uA  输出电流：10mA~2400mA  输出电流精度：±5%  内置过热保护  VDD 工作电压：2.5- 40V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等  汽车大灯

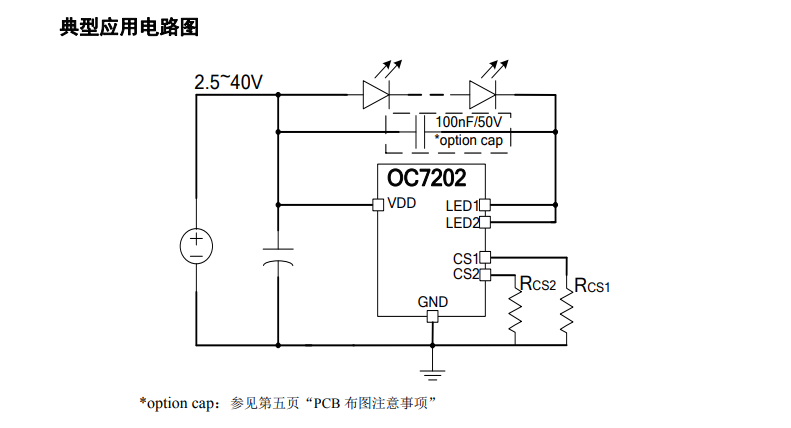

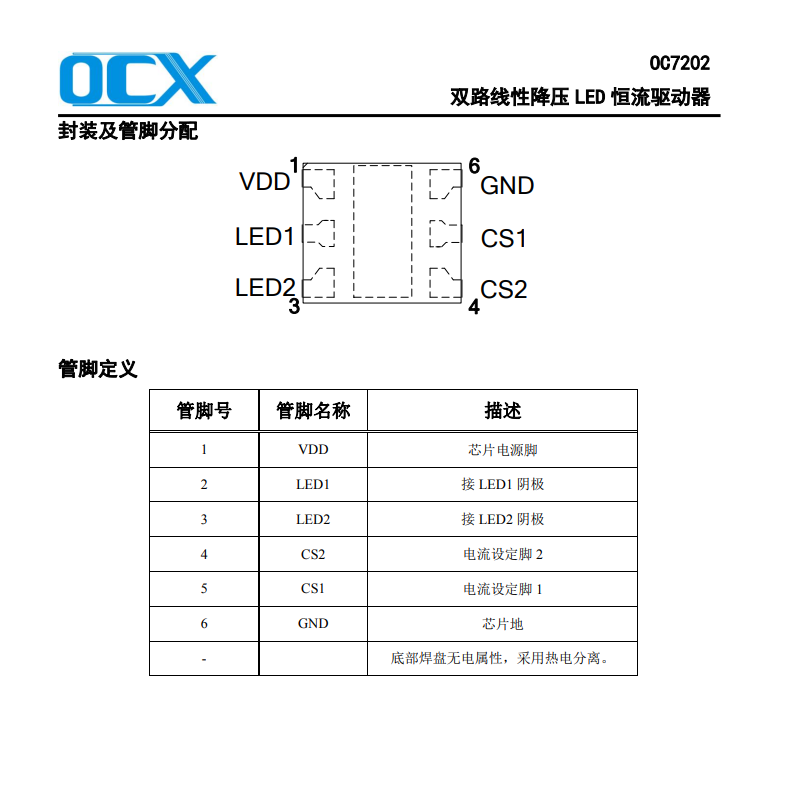

OC7202 双路线性降压 LED 恒流驱动器

OC7202 是一种双路线性降压 LED 恒流驱 动器，仅需外接两个电阻就可以构成一个完整 的 LED 恒流驱动电路，调节该外接电阻可调 节输出电流，输出电流范围 10mA~3600mA。 OC7202 内置过热保护功能，可有效保护 芯片

，避免因过热而造成损坏。 OC7202 具有很低的静态电流，典型值为 120uA。 OC7202 内置输入过压保护功能。 特点  低静态电流：120uA  输出电流：10mA~3600mA  输出电流精度：±6%  内置过热保护  VDD 工作电压：2.5- 40V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等  汽车大灯
