宽输入电压降压型 DC-DC 控制器OC58655B OC58658 CO58652 OC58650耐压100V 降压恒压方案

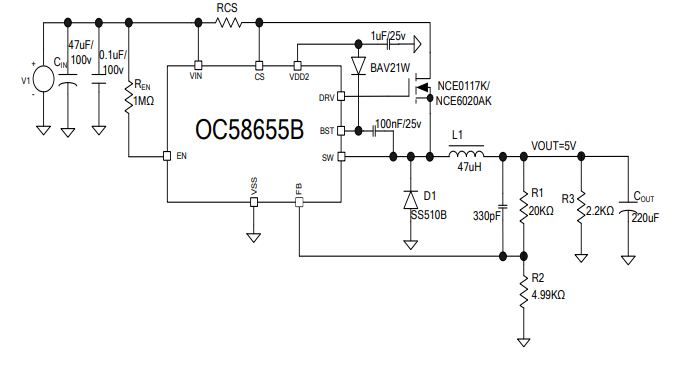

OC58655B 是一款支持宽电压输入 的开关降压型 DC-DC 控制器，最高输入 电压 100V。OC58655B 具有低待机功耗、 高效率、低纹波、优异的母线电压调整率 和负载调整率等特性。驱动外部 MOS,支 持大电流输出。 OC58655B 通过设置 FB 引脚的分压 电阻可设置输出恒压值。 OC58655B 采用固定频率的 PWM 控 制方式，典型开关频率为 150KHz。轻载 时会自动降低开关频率以获得高转换效 率。 OC58655B 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC58655B 采用 MSOP10 封装。

特点

  宽输入电压范围：8V~100V

 输入限流可通过外部电阻调节

 输出电压可调

 带 EN 使能控制

 支持输出 5V/3A，12V/5A 等

 工作频率：150KHz

 低待机功耗

 内置过温保护、输出短路保护

 内置软启动 应用

 追踪器

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

OC58658 是一款支持宽电压输入的开关 降压型DC-DC，最高输入电压 100V。OC58658 具有低待机功耗、高效率、低纹波、优异的母 线电压调整率和负载调整率等特性。支持大电 流输出，输出电流可达 1.5A以上。 OC58658 通过设置FB引脚的分压电阻可 设置输出恒压值。 OC58658 采用固定频率的PWM控制方式， 典型开关频率为 150KHz。轻载时会进入跳周 期模式以获得高转换效率。 OC58658 内部集成软启动以及过温保护 电路，输出短路保护，限流保护等功能，提高 系统可靠性。 OC58658 采用ESOP8 封装，散热片内置接 CS脚

特点

  宽输入电压范围：8V~100V

 输入限流可通过外部电阻调节

 输出电压可调

 带 EN 使能控制

 支持输出 12V/1.5A、5V/1.5A

 工作频率：150KHz  低待机功耗

 内置过温保护、输出短路保护

 内置软启动 应用

 追踪器

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车
