OCE100 OCE200 100-150V降压恒压ESOP-8 固定频率的PWM控制DC-DC转换器

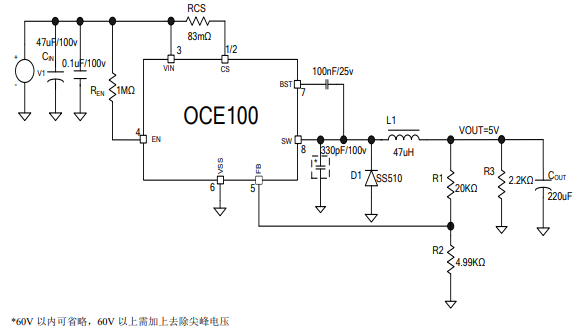

OCE100 是一款支持宽电压输入的开关 降压型DC-DC，最高输入电压 100V。OCE100 具有低待机功耗、高效率、低纹波、优异的母 线电压调整率和负载调整率等特性。支持大电 流输出，输出电流可达 1.2A以上。 OCE100 通过设置FB引脚的分压电阻可设 置输出恒压值。 OCE100 采用固定频率的PWM控制方式， 典型开关频率为 150KHz。轻载时会进入跳周 期模式以获得高转换效率。 OCE100 内部集成软启动以及过温保护电 路，输出短路保护，限流保护等功能，提高系 统可靠性。 OCE100 采用ESOP8 封装，散热片内置接 CS脚

特点

 宽输入电压范围：8V~100V

 输入限流可通过外部电阻调节

 输出电压可调

 带 EN 使能控制

 支持输出 12V/1.2A、5V/1.2A

 工作频率：150KHz

 低待机功耗

 内置过温保护、输出短路保护

 内置软启动 应用

 追踪器

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

OCE200 是一款支持宽电压输入的开 关降压型 DC-DC，芯片内置 150V/5A 功 率 MOS，最高输入电压 130V。OCE200 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。 支持大电流输出，输出电流可达 1.5A 以 上。 OCE200 采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OCE200 内部集成软启动以及过温保 护电路，输出短路保护，限流保护等功能， 提高系统可靠性。 OCE200 采用 ESOP8 封装，散热片内 置接 SW 脚。

特点

 宽输入电压范围：8V~130V

 输出电压从 4.2V 到 30V 可调

 支持输出恒压

 支持输出 5V/1.5A

 高效率：可高达 93%

 工作频率：140KHz  低待机功耗

 内置过温保护、输出短路保护

 内置软启动 应用

 追踪器

 恒压源

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车
