TPOWER/天源代理车灯DC-DC驱动电感电流连续模式下的降压型TP8005 TP8006 TP4205

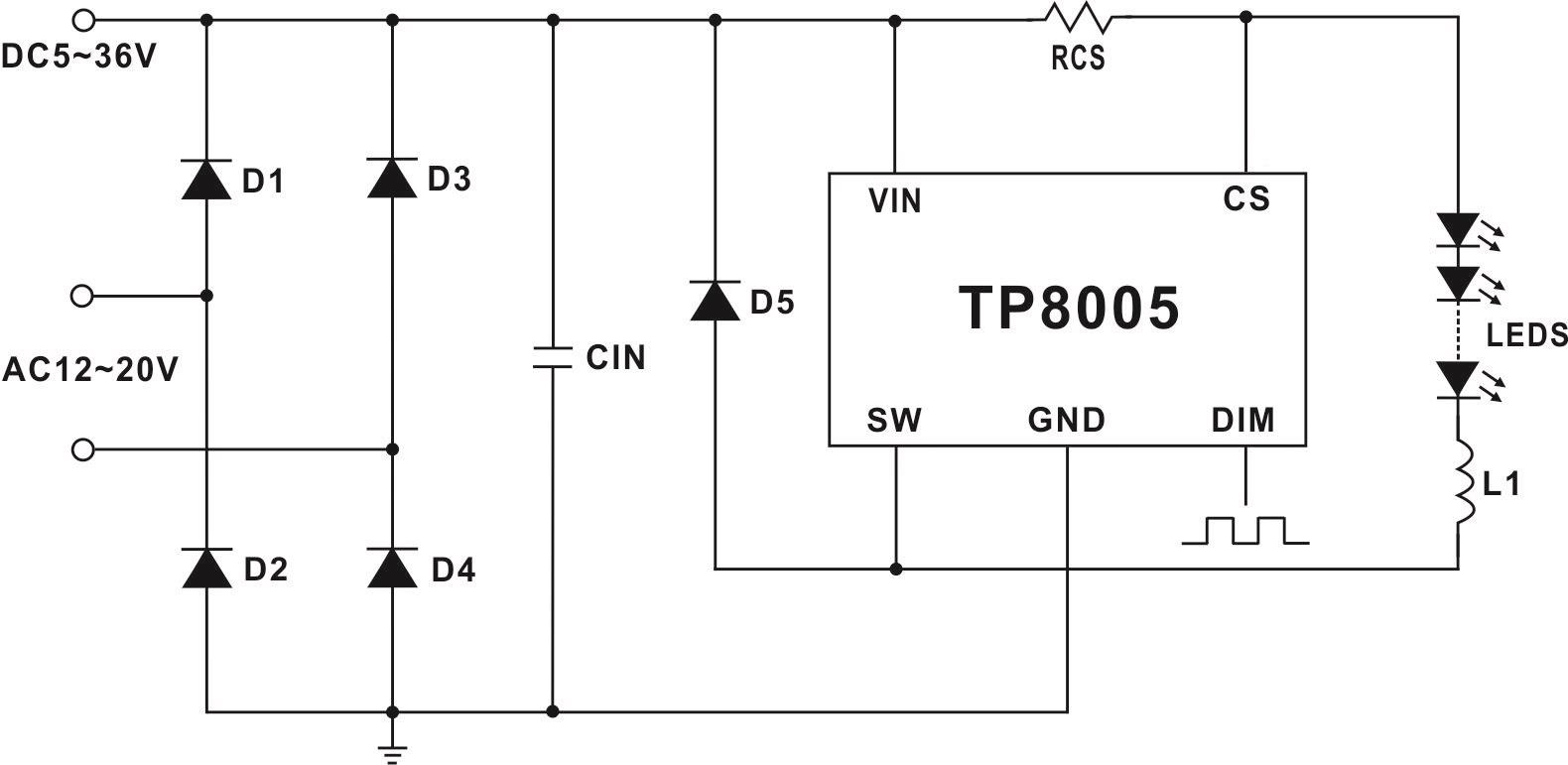

TP8005 是一款工作在电感电流连续模式下的降压型 LED恒流驱动器。用于高效地驱动一颗或者多颗串联 LED。芯 片的输入电压范围为 5V~36V，输出电流外部可调，最大可 达 1.2A。TP8005 内部集成功率管，并采用高端电流检测方式。通过 外部电阻可以设定 LED 输出的平均电流，并可以通过 DIM引脚接收模拟调光和很宽范围的 PWM 调光信号。当 DIM的电压低于 0.3V，芯片内部的功率管关断，TP8005 进入 低功耗的待机模式。TP8005 内部集成了自动温度补偿控制电路，当芯片内部的 温度超过 130℃时，LED 输出电流会随着温度的上升而逐 渐减小，并最终稳定在某一电流值。这就避免了传统过温 保护所引起的 LED 低频闪烁问题。当芯片内部的温度上升 到 150℃时，LED 输出电流减小至零。

特点

 高达 95%的效率

 自动温度补偿控制

 宽输入电压范围：5V~36V

 最大 1.2A 输出电流

 DIM 脚可进行 PWM 和模拟调光

 ±3%输出电流精度

 内置 LED 开路保护

 软启动时间可调

 采用 SOT89-5L /SOT23-5L 封装

应用

 低压 LED 射灯替代卤素灯

 低压工业 LED 照明

 LED 装饰照明

 其它 LED 照明

TP8006 是一款工作在电感电流连续模式下的降压型 LED恒流驱动器。用于高效地驱动一颗或者多颗串联 LED。芯 片的输入电压范围为 5V~30V，输出电流外部可调，最大可 达 1.2A。 TP8006 内部集成功率管，并采用高端电流检测方式。通过 外部电阻可以设定 LED 输出的平均电流，并可以通过 DIM引脚接收模拟调光和很宽范围的 PWM 调光信号。当 DIM的电压低于 0.3V，芯片内部的功率管关断，TP8006 进入 低功耗的待机模式。 TP8006 内部集成了自动温度补偿控制电路，当芯片内部的 温度超过 130℃时，LED 输出电流会随着温度的上升而逐 渐减小，并最终稳定在某一电流值。这就避免了传统过温 保护所引起的 LED 低频闪烁问题。当芯片内部的温度上升 到 150℃时，LED 输出电流减小至零。

特点

 高达 95%的效率

 自动温度补偿控制

 宽输入电压范围：5V~30V

 最大 1.2A 输出电流

 DIM 脚可进行 PWM 和模拟调光

 ±3%输出电流精度

 内置 LED 开路保护

 软启动时间可调

 采用 SOT89-5L /ESOP8L /SOT23-5L 封装

应用

 低压 LED 射灯替代卤素灯

 低压工业 LED 照明

 LED 装饰照明

 其它 LED 照明
