多功能平均电流型 LED 恒流驱动器 OC5224 OC5221BT OC5221 OC5232B OC522B OC522C

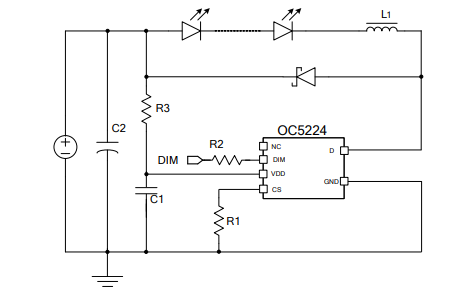

OC5224 是一款外围电路简单的多功 能平均电流型 LED 恒流驱动器，适用于 5 ~30V 电压范围的降压 BUCK 大功率调光 恒流 LED 领域。 OC5224 的 DIM 端口支持超小占空比 的 PWM 调光，可响应最小 60ns 的脉宽。 DIM 端口为高电平时，芯片正常工作。为 低电平芯片时，芯片输出关闭。 OC5224 采用平均电流控制算法，输 出电流恒流精度≤±3％，且输出电流受输 入输出电压、系统电感的影响小；芯片内 部集成环路补偿，外围电路简洁，系统更 加稳定可靠。 OC5224 采用 SOT23-6 封装。

特点

 ◆支持高辉调光，65536：1 调光比

◆宽输入电压：5~30V

◆平均电流工作模式

 ◆高效率：最高可达 93%

◆输出电流可调范围 100mA~800mA

◆内驱 30V MOS ◆内置 5.5V 稳压管

◆最大工作频率 1MHz

◆恒流精度≤±3%

◆支持 PWM 调光

 ◆封装：SOT23-6 应用领域

◆景观亮化洗墙灯、建筑照明

 ◆舞台调光效果灯

 ◆高端汽车照明

 ◆LCD 背光照明

OC5232B 是一款外围电路简单的多 功能平均电流型 LED 恒流驱动器，适用 于 5~60V 电压范围的降压 BUCK 大功率 调光恒流 LED 领域。 OC5232B 的 DIM 端口支持超小占空 比的 PWM 调光，可响应最小 60ns 的脉宽。 DIM 端口为高电平时，芯片正常工作。为 低电平芯片时，芯片输出关闭。 OC5232B 采用平均电流控制算法，输 出电流恒流精度≤±5％，且输出电流受输 入输出电压、系统电感的影响小；芯片内 部集成环路补偿，外围电路简洁，系统更 加稳定可靠。 OC5232B 采用 SOT89-5 封装。

特点

◆支持高辉调光，65536：1 调光比

◆宽输入电压：5~60V

 ◆平均电流工作模式

 ◆高效率：最高可达 93%

◆输出电流可调范围 100mA~1.2A

◆内驱 60V MOS ◆内置 5.5V 稳压管

 ◆最大工作频率 1MHz

◆恒流精度≤±5%

◆支持 PWM 调光

◆封装：SOT89-5 应用领域

◆景观亮化洗墙灯、建筑照明

 ◆舞台调光效果灯

◆高端汽车照明

◆LCD 背光照明
