RS485/RS422/RS232/RS562收发器 3Peak TP75176E-SR

TP75176E-SR是3PEAK思瑞浦公司面向模拟器件市场推出的高性能低功耗运算放大器芯片。TP75176E-SR为3PEAK±TP75176E-SR用于平衡表达，它还具有较大的输出电压和较高的数据速率-高达10Mbps-高速PROFIBUS应用程序，TP75176E-SR用于平衡表达，TP75176E-SR用于工业和扩展工业(-40Mbps-高速PROFIBUS应用程序，TP75176E-SR用于工业和扩展工业(-40°C至+125°C）温度范围。该收发器需要3V~5.5V的容差电源，并且具有5V供电条件。它转化为更好的噪声免疫(数据完整性)、覆盖范围较长或最多驱动三个120。Ω具有10Mbps数据速率的“星形”或其它端子非标准总线拓扑结构。接收器（Rx）TP75176E-SR采用“完全故障安全”设计，如果Rx输入为浮动、短路或端接但不驱动。Rx输出具有高驱动电平(通常>25mA@VOL=1V)简化了光学隔离接口的设计。

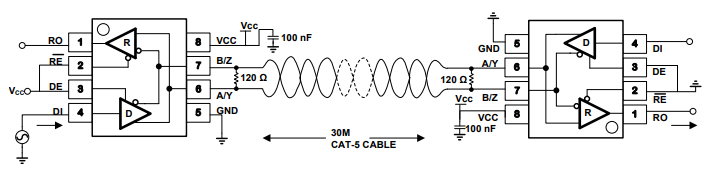

TP75176E-SR电性参数：

TP75176E-SR高数据速率：5V电源时10Mbps：6Mbps，

TP75176E-SR供电电压：3.3V

13/14ns（最大）Tx/Rx传播延迟；10ns（类型）倾斜

完全故障保护（开路、短路、端接）

接收器总线上最多32个节点（1个单元负载）

TP75176E-SR宽电源电压：3V至5.5V

TP75176E-SR低静态电源电流：2.2 mA

TP75176E-SR输入电压范围：-8V至+13V

TP75176E-SR母线引脚保护：

–±15 kV HBM保护

–±9 kV IEC61000-4-2接触放电

–+4 kV IEC61000-4-4快速瞬态突发

可提供无铅加退火

TP75176E-SR应用范围：

有源滤波器、ASIC输入或输出放大器、传感器接口、烟雾/气体/环境传感器、便携式仪器和移动设备的应用等电子类产品

TP75176E-VR是3PEAK思瑞浦公司面向模拟器件市场推出的一款高精度运算放大器芯片。3PEAK 的 TP75176E 是一款 ±15kV HBM ESD 保护、3V~5.5V 供电的单收发器，符合平衡通信的 RS-485 和 RS-422 标准。它还具有高速 PROFIBUS 应用所需的更大输出电压和更高数据传输速率（高达 10Mbps），并提供工业级和扩展工业级（-40°C 至 +125°C）温度范围。该收发器需要 3V 至 5.5V 容差电源，并在 5V 电源条件下提供至少 2.1V 差分输出电压。接收器 (Rx) 输入采用 "全故障安全 "设计，在 Rx 输入浮动、短路或终止但未驱动的情况下，可确保 Rx 输出逻辑高电平。TP75176E 采用 SOP-8 和 MSOP-8 封装，工作温度范围为 -40°C 至 125°C。

TP75176E-VR电性参数：

 TP75176E-VR高数据速率： 5V 电源时为 10Mbps： 3.3V 电源时为 6Mbps

 13/14ns（最大）Tx/Rx 传播延迟；10ns（典型值）歪斜

 全故障安全（开路、短路、端接）接收器

 总线上最多 32 个节点（1 个单位负载）

 TP75176E-VR宽电源电压 3V 至 5.5V

 低静态电源电流：2.2 mA

 -8V 至 +13V 共模输入电压范围

 TP75176E-VR总线引脚保护：

    - ±15 kV HBM 保护

    - ±9 kV IEC61000-4-2 触点放电

    - +4 kV IEC61000-4-4 快速瞬态突发

 可提供无铅加退火（符合 RoHS 规范）
