舞台灯光x轴/y轴驱动芯片TMI8263替代TI的DRV8841

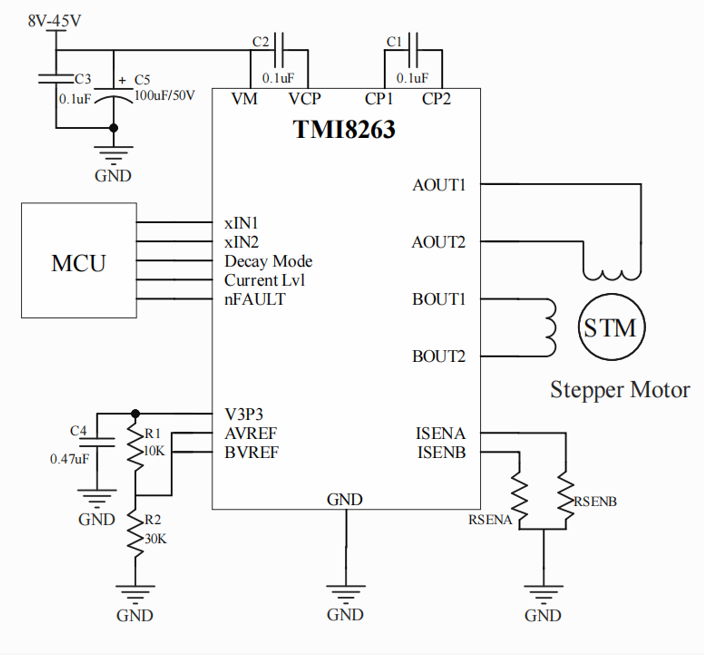

TMI8263 为打印机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有两个H 桥驱动器，可以驱动一个双极步进电机或两个有刷直流电机。输出驱动器块为 N 通道功率MOSFET 组成的 H 桥，每个 H 桥高达 2.5A 的最大驱动电流。简单的PWM接口可以方便的连接到控制器电路。提供低功耗睡眠模式，通过关闭大部分内部电路实现超低静态电流消耗。集成过流、欠压和过温保护功能，故障状态通过 nFAULT 引脚进行指示。TMI8263 封装形式是 HTSSOP28，符合 ROHS规范，引脚框架 100%无铅。

产品特征：

1、双桥电机驱动器

– 一个或两个有刷直流电机

– 一个双极步进电机

2、8V 至 45V 工作电压范围

3、低 RDS(ON)：

– 400mΩ HS + LS（

24V 和 25℃条件下）

4、2.5-A 最大驱动电流（

25℃时）

5、PWM 控制接口

6、多种衰减模式

– 慢速衰减

– 快速衰减

– 混合衰减

7、低功耗睡眠模式

8、内置 3.3V 基准输出

9、保护特性

– VM 欠压锁定（UVLO）

– 过流保护（OCP）

– 过温关断（TSD）

– 故障条件指示引脚 (nFAULT)

10、小型封装尺寸

– HTSSOP28

应用产品：

1、多功能打印机和文档扫描仪

2、办公自动化设备

3、工厂自动化和机器人

4、舞台灯光设备
