DC-DC线性恒流耐压100V OC7141 OC7140 OC7140Y OC7143 OC7100B OC7100C OC7146 OC7201C OC7135

OC7141 PWM 调光的线性降压 LED 恒流驱动器

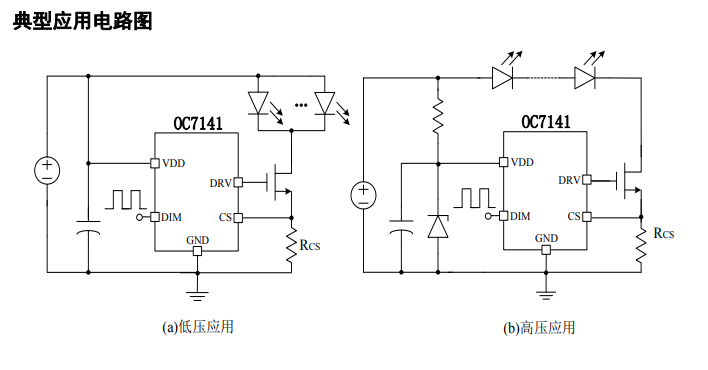

OC7141 是一种带 PWM 调光功能的线 性降压 LED 恒流驱动器，仅需外接一个电阻 和一个 NMOS 管就可以构成一个完整的 LED 恒流驱动电路，调节该外接电阻就可以 调节输出电流，输出电流可调范围为 10mA 到 3000mA。 OC7141 内置过热保护功能，可有效保 护芯片及 MOS 管，避免因过热而造成损坏。 OC7141 具有很低的静态电流，典型值 为 60uA。 OC7141 带 PWM 调光功能，可通过在 DIM 脚加 PWM 信号调节 LED 电流。 OC7141 采用 SOT-23-5 封装。

特点  电源电压：2.5V~6V  低静态电流：60uA  输出电流：10mA 到 3000mA。  PWM 调光：最高频率 10KHz  输出电流精度：优于±4%  内置过热保护  电源电压可扩展至 400V 以上。 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7140 是一种带 PWM 调光功能的 线性降压 LED 恒流驱动器，仅需外接一个 电阻就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10~2000mA。 OC7140 内置 30V 50 毫欧 MOS。 OC7140 内置过热保护功能，可有效 保护芯片，避免因过热而造成损坏。 OC7140 具有很低的静态电流，典型 值为 60uA。 OC7140 带 PWM 调光功能，可通过 在 DIM 脚加 PWM 信号调节 LED 电流。 OC7140 采用 ESOP8 封装。外露散热 片接 LED 脚。

特点  内置 30V 50 毫欧 MOS  低静态电流：60uA  输出电流：10mA 到 2000mA。  PWM 调光：最高频率 10KHz  输出电流精度：±5%  内置过热保护  VDD 工作电压：2.5-6V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7100B 线性降压 LED 恒流驱动器

OC7100B 是一种带调光功能的线性降 压 LED 恒流驱动器，外接一个电阻和一个瓷 片电容就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流， 输出电流范围为 10mA~1500mA。 OC7100B 内置过热保护功能，可有效保 护芯片，避免因过热而造成损坏。 OC7100B 具有很低的静态电流，典型值 为 60uA。 OC7100B 支持数字 PWM 调光和 DIM 模拟调光功能，可通过在 PWM 脚加 PWM 信号调节 LED 电流。也可以通过在 DIM 脚 输入 0~1V 的模拟电压，调节 LED 电流，当 VDIM 电压大于 1V，则输出电流保持最大电 流工作。 OC7100B 内置输入过压保护功能。 OC7100B 采用 ESOP8 封装。

特点  低静态电流：60uA  输出电流：10mA~1500mA。  PWM 调光：最高频率 16KHz  输出电流精度：±5%  内置过热保护  VDD 工作电压：2.5- 40V 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等

OC7143 是一种带调光功能的线性降压 LED 恒流驱动器，外接一个电阻和一个 NMOS 就可以构成一个完整的 LED 恒流驱 动电路，调节该外接电阻可调节输出电流。 OC7143 内置过热保护功能，可有效保 护芯片，避免因过热而造成损坏。 OC7143 具有很低的静态电流，典型值 为 60uA。 OC7143 支持 DIM 模拟调光功能，可以 通过在 DIM 脚输入 0.2~2V 的模拟电压，调 节 LED 电流，当 VDIM 电压大于 2V，则输 出电流保持最大电流工作。 OC7143 内置输入过压保护功能。 OC7143 采用 SOT23-5 封装。

 特点  低静态电流：60uA  输出电流精度：±5%  内置过热保护  内置过压保护  VDD 工作电压：4.5- 40V  电源电压可扩展 应用  线性 LED 照明驱动  LED 手电筒、LED 台灯、LED 矿灯、 LED 指示灯等
