OC5138T 内置 MOS 开关降压型 LED 恒流驱动器

OC5138T 是一款内置 90V 功率 MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。 OC5138T采用固定频率的 PWM 工作 模式，典型工作频率为 140KHz。 OC5138T 采用平均电流检测模式，因 此具有优异的负载调整率特性。 OC5138T 集成了高低亮功能，可以通 过 MODE 端口实现高低亮的功能切换。 MODE 悬空为高亮模式，MODE 接高电平 为 1/2 电流的低亮模式。 OC5138T 内部还集成了 VDD 稳压管 以及过温保护电路等，减少外围元件并提 高系统可靠性。 OC5138T 采用 SOT23-6 封装

特点

◆内置 90V MOS

◆宽输入电压范围：8V~80V

◆输出电流范围：100mA~800mA

◆高效率：可高达 93%

◆工作频率：140KHz

◆支持高低亮工作模式

◆平均电流检测

◆智能过温保护

◆内置 VDD 稳压管 应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入 LED 驱动

◆大功率 LED 照明

◆LED 背光

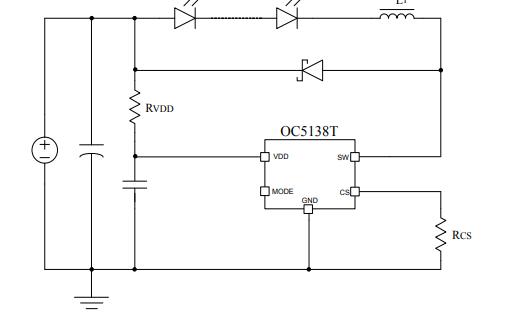

典型应用电路图
