AL1666S-13+AL8116W6-7 LED驱动器控制器 AL8116调光信号接口控制器

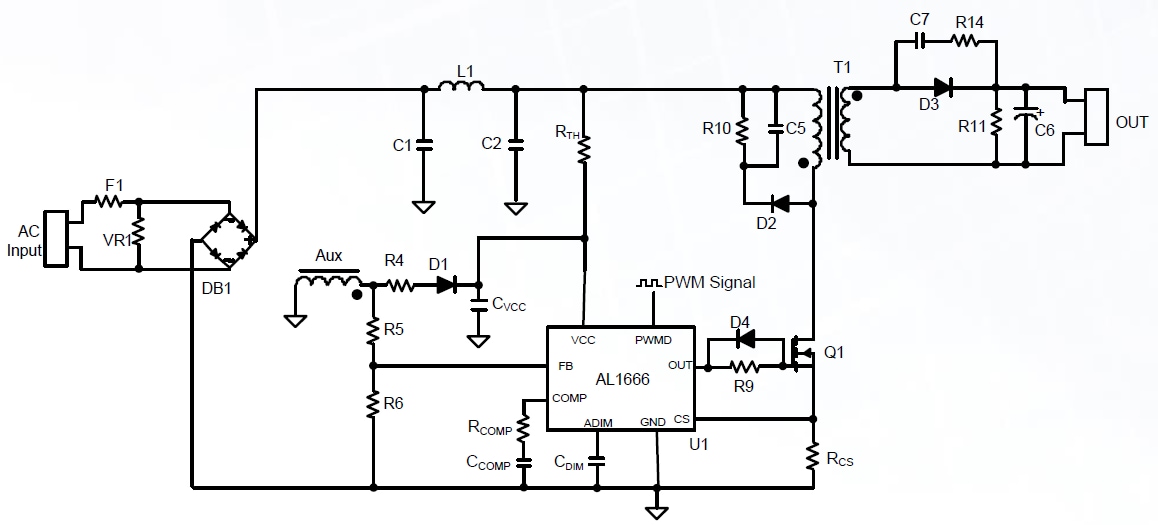

 AL1666 LED驱动器－控制器是一款通用大电流精度、单级反激式降压－升压控制器。该LED控制器采用一次侧调节(PSR)控制方法，无需光耦合器和二次侧控制电路即可提供恒定电流(CC)调节。AL1666 LED驱动器控制器在Broadcom SoC通道(BCM)模式下工作，具有合适的EMI、效率、高功率因数以及低THD。该控制器具有85VAC 至305VAC 宽输入电压范围，采用SO8封装。AL1666 LED控制器在模拟调光模式和PWM至直流模式下以0V至2.4V直流信号工作，调光范围为1%至100%。

特性

• 一次侧调节，无需光耦合器

• 谷底开关，降低开关损耗

• 支持模拟和PWM至直流调光

• 1%至100%模拟/PWM至直流调光范围

• 精密CS参考电压：0.4 V±1.5%

• 高PF (>0.9)和低THD (<20%)

• 高效率

• LED电流变化范围小

• LED电流线路调节：±2%（90VAC 至305VAC）

• 满载到半载LED电流负载调节：±2%

• 内部保护

• 欠压锁定 (UVLO)

• 输出过压保护 (OVP)

• 输出短路保护 (OSP)

• 过流保护 (OCP)

• 绕组短路保护

• 二次二极管短路保护

• 内部热折返保护 (TFP)

• 过热保护 (OTP)

应用

• LED驱动器高达100W

• 可调光LED照明灯具

• 商用LED 照明装置

• 工业LED照明

• 中等功率LED驱动器

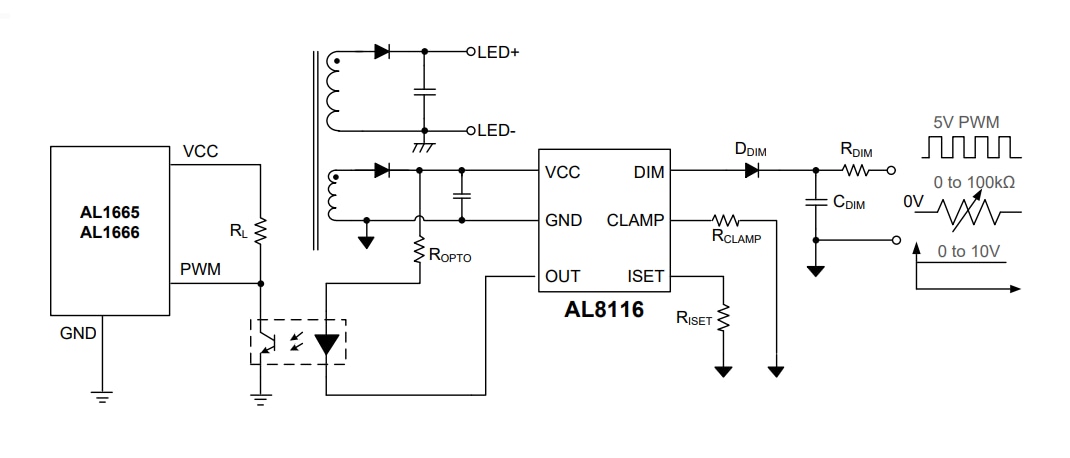

AL8116 0V至10V灵活调光信号接口控制器支持转换三种不同类型的调光器输入。其中包括0至10 V DC线性调光、0至100%占空比PWM（脉冲宽度调制）信号以及一个输出PWM信号的简单电阻电位器。AL8116控制器具有10 V至56 V宽输入电压范围，并通过光耦合器为一次侧LED驱动器提供隔离调光控制。

AL8116灵活控制器提供DIM引脚输出，可实现可调节、精确的偏置电流，非常适合用于有源和无源0至10V调光器或电位计。Diodes Inc. AL8116 0V至10V灵活调光信号接口控制器的输出占空比精度为±2.5%，可通过钳位引脚电阻器设置最小输出占空比。AL8116具有内部、自动恢复和过热保护等保护特性。

AL8116 0V至10V灵活调光信号接口控制器采用SOT26（CJ型）封装，可最大限度地减少PCB空间和外部元件数量。

特性

• 宽工作电压范围VCC ：10V至56V

• 低工作电流（600 µA典型值）

• 精密调光器类型


• 电压电位：0/1V至10V

• PWM调光：0.2k至10kHz

• 0kΩ至100kΩ电位器

• DIM引脚的可调偏置电流源

• 精确输出占空比容差：±2.5%

• 8%、6%、4%和2%可调最小输出PWM工作钳位

• 为芯片提供内置过热保护

• 无铅，完全符合RoHS指令

• 无卤、无锑的绿色器件

应用

• 调光灯具：0至10 V

• 可调光LED电源

• 调光控制设备

• 商业LED照明

• 智能LED照明

• 建筑

• 高棚灯

• 照明电源

• 离线改型灯

• 路灯
