XL7005A XL7015 0.4-0.8A 150KHz 100V降压型DC-DC转换器

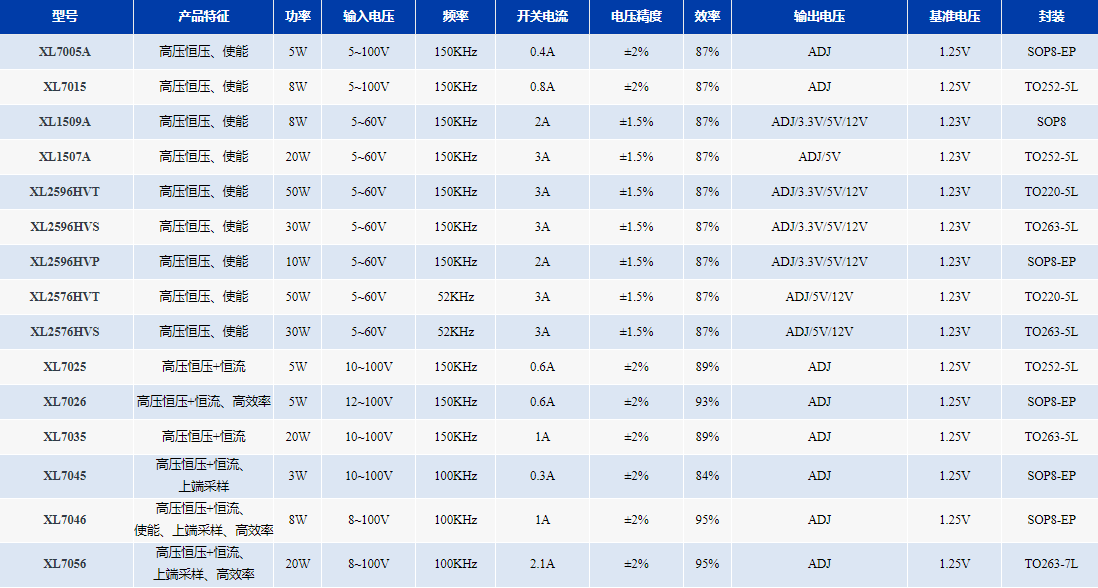

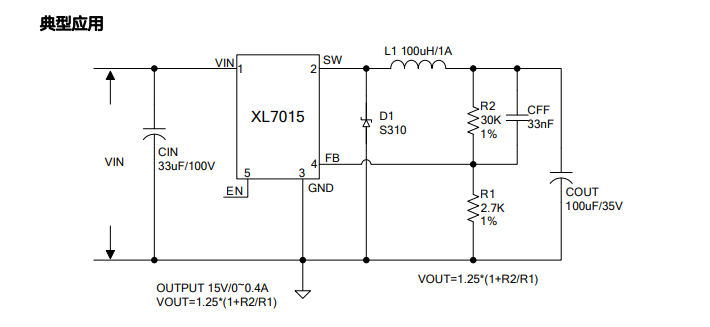

XL7015是一款高效、高压降压型DC-DC 转换器，固定150KHz开关频率，可提供最高 0.8A输出电流能力，低纹波，出色的线性调整 率与负载调整率。XL7015内置固定频率振荡 器与频率补偿电路，简化了电路设计。 PWM 控 制 环 路 可 以 调 节 占 空 比 从 0~90%之间线性变化。内置输出过电流保护功 能，当输出短路时，开关频率从150KHz降至 45KHz。内部补偿模块可以减少外围元器件数 量。

特点

 最高输入电压100V

 输出电压从1.25V到20V可调

 最大占空比90%

 最小压降2V

 固定150KHz开关频率

 最大0.8A输出电流

 48V输入、5V输出推荐最大输出电流0.6A

 48V输入、15V输出推荐最大输出电流 0.4A

 内置高压功率三极管  效率高达85%

 出色的线性与负载调整率

 EN脚TTL关机功能

 内置过热关断保护功能

 内置限流功能

 内置输出短路保护功能

 TO252-5L封装

应用

 电动车控制器供电

 通信

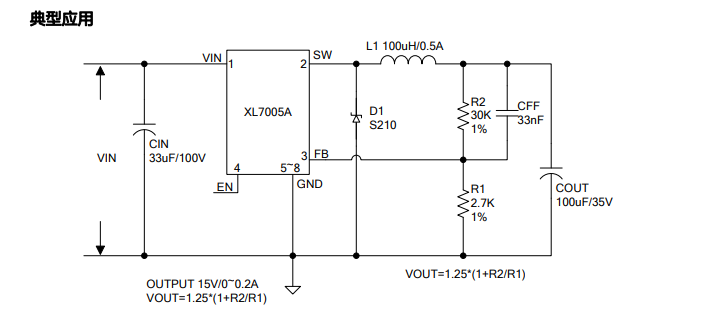

XL7005A 是 一 款 高 效 、 高 压 降 压 型 DC-DC转换器，固定150KHz开关频率，可 提供最高0.4A输出电流能力，低纹波，出色的 线性调整率与负载调整率。XL7005A内置固定 频率振荡器与频率补偿电路，简化了电路设计。 PWM 控 制 环 路 可 以 调 节 占 空 比 从 0~90%之间线性变化。内置输出过电流保护功 能，当输出短路时，开关频率从150KHz降至 45KHz。内部补偿模块可以减少外围元器件数 量。

特点

 最高输入电压100V

 输出电压从1.25V到20V可调

 最大占空比90%

 最小压降2V

 固定150KHz开关频率

 最大0.4A开关电流

 推荐输出功率小于5W

 内置高压功率三极管

 效率高达85%

 出色的线性与负载调整率

 EN脚TTL关机功能

 内置过热关断保护功能

 内置限流功能

 内置输出短路保护功能

 SOP8-EP封装

应用

 电动车控制器供电

 通信
