60v升压、降压和降压LED恒流驱动器LGS63040 LGS63042 LGS63042B5

LGS6304X是一种集成功率开关的多工作模式、宽输入输出DC-DC LED驱动芯片，具有3V到60V的宽输入电压范围。

LGS6304X具有集成式350mΩ功率开关,可提供至少1.5A的输入峰值电流能力，输出电流可以通过外部采样电阻调整。

LGS6304X采用电流模式控制使其拥有出色的响应速度，并使环路补偿更为简单。具备SKIP控制模式，将低静态电流与高开关频率相结合，可在广泛的负载电流范围内实现高效率。

附加功能包括：软启动，热关断保护，输入欠压保护，输出过压保护，逐周期限流保护。

LGS6304X可通过选取不同阻值的采样电阻R_Sence 实现对输出电流高精度的数字和模拟调节，包括两种具体型号LGS63040和LGS63042：

• LGS63040支持模拟输入（0.6V~1.2V）的DC调光和数字输入（100HZ~1KHZ）的PWM调光

• LGS63042支持数字输入（100HZ~100KHZ）的PWM调光，高频PWM输入下无屏闪。调光比在PWM频率为100HZ时高达25000:1。

特性

• 所有端口都具备±2000V(HBM)ESD保护

• 宽输入/输出电压范围：3.0V-60V

• 支持PWM调光及模拟调光

• 内置60V/350mΩ低侧金属氧化物半导体场效应晶体管

• 1.2MHz 固定工作频率

• 逐周期峰值限流保护

• SKIP模式提供极高的轻负载效率

• 提供超小的封装SOT23封装以及增强散热封装ESOP8封装

• 内置软启动电路，防止电流过冲

• 热关断保护

• 输入欠压保护

• 过压保护可以提供LED开路保护

• 内部环路补偿有助于减小解决方案尺寸、降低成本和设计复杂性

• 结温范围为-40℃至+125℃

应用

• 智能调光LED灯

• 宽范围LED灯驱

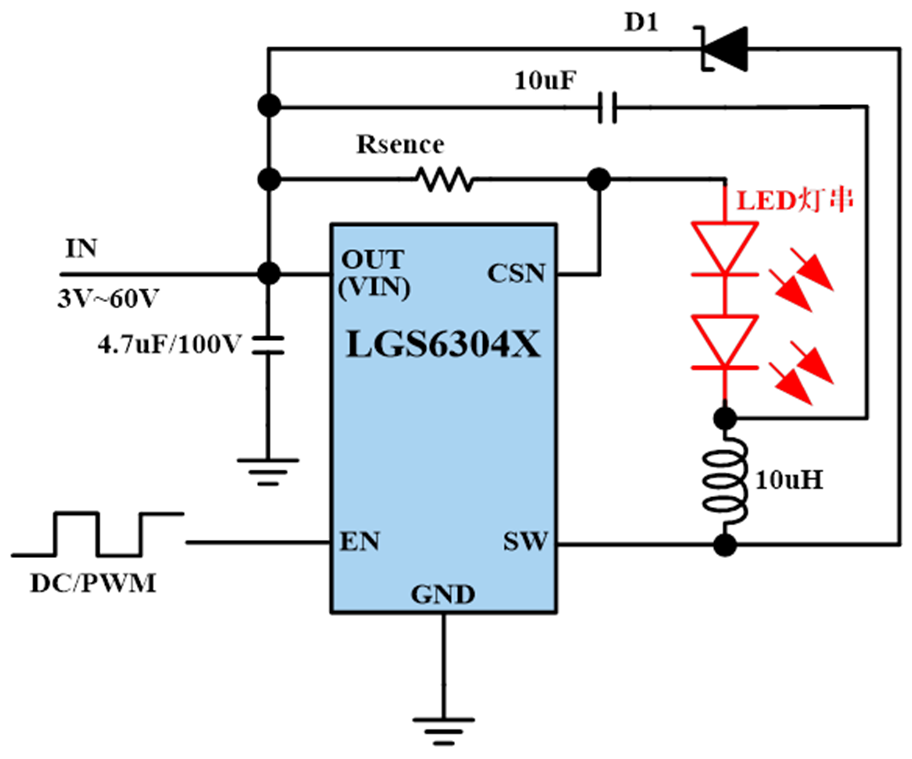

LGS63042电路概述

LGS63042是一款降压升压型LED驱动芯片，采用DC-DC恒流驱动设计，适用于LED照明应用。该芯片具有高效率、高精度、高可靠性等优点，广泛应用于LED灯具、背光源、汽车照明等领域。

LGS63042电路设计要点

1. 输入电压范围

LGS63042的输入电压范围需要符合芯片规格书的要求，以确保芯片的正常工作。一般来说，输入电压范围为6V至40V，但具体的输入电压范围还需要根据实际应用需求进行确定。

2. 输出电流调节

通过调整芯片的外部电路元件，如电阻、电感等，可以实现LED电流的精确调节。在设计输出电流调节电路时，需要考虑LED的额定电流、电压降和数量等因素，以确保电路的稳定性和可靠性。

3. 热设计

LED驱动芯片在工作过程中会产生一定的热量，需要进行合理的热设计，以确保芯片的温度在允许范围内。在设计热管理方案时，需要考虑散热器的选择、散热面积、散热风扇等因素，以确保芯片的温度不超过规定的最高温度。

4. 保护电路

为了保护LED和驱动芯片，需要设计过流、过压、过温等保护电路，以防止电路损坏或安全事故的发生。在设计保护电路时，需要考虑保护电路的响应速度、保护电路的触发电平、保护电路的复位方式等因素，以确保保护电路的可靠性和稳定性。
