单相纯正弦波逆变器专用芯片EG8010

EG8010 芯片数据手册

 5V 单电源供电

 引脚设置 4 种纯正弦波输出频率：

 50Hz 纯正弦波固定频率

 60Hz 纯正弦波固定频率

 0-100Hz 纯正弦波频率可调

 0-400Hz 纯正弦波频率可调

 单极性和双极性调制方式

 自带死区控制，引脚设置 4 种死区时间：

 300nS 死区时间

 500nS 死区时间

 1.0uS 死区时间

 1.5uS 死区时间

 外接 12MHz 晶体振荡器

 PWM 载波频率 23.4KHz

 电压、电流、温度反馈实时处理

 过压、欠压、过流、过热保护功能

 引脚设置软启动模式 3S 的响应时间

 串口通讯设置输出电压、频率等参数

 外接串口 12832 液晶显示模块显示逆变器的电压、频率、温度和电流等信息

 根据客户的应用场合屹晶微电子公司提供修改相应的功能或参数

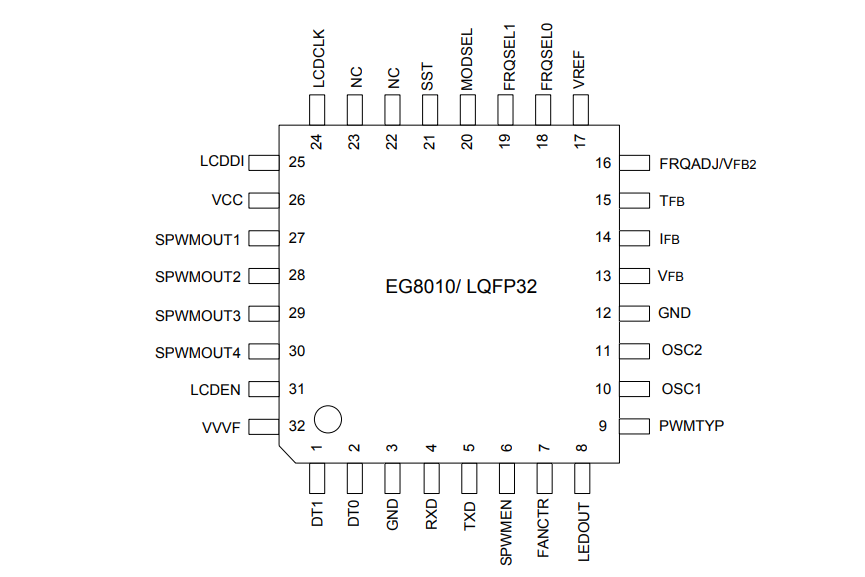

 描述 EG8010 是一款数字化的、功能很完善的自带死区控制的纯正弦波逆变发生器芯片，应用于 DC-DC-AC 两 级功率变换架构或 DC-AC 单级工频变压器升压变换架构，外接 12MHz 晶体振荡器，能实现高精度、失真和 谐波都很小的纯正弦波 50Hz 或 60Hz 逆变器专用芯片。该芯片采用 CMOS 工艺，内部集成 SPWM 正弦发生器、 死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、RS232 串行通讯接口和 12832 串行液晶驱动 模块等功能。

应用领域

 单相纯正弦波逆变器

 光伏发电逆变器

 风力发电逆变器

 不间断电源 UPS 系统

 数码发电机系统

 中频电源

 单相电机调速控制器

 单相变频器

 正弦波调光器

 正弦波调压器

 正弦波发生器

 逆变焊机
