美芯晟MT7201C MT7201C+ MT7200 MT7203 MT7202降压恒流6-55V耐压

MT7201C是一款连续导通模式的降压型LED恒流驱动芯片。在输入电压高于LED电压时，能有效驱动一颗或多颗串联的LED。MT7201C支持6V～40V的输入电压，输出电流可调，最高可达1A。MT7201C内置功率开关管和一个高端电流检测电路，可通过外部电阻设置LED平均电流，并通过ADJ引脚接收模拟调光和PWM调光信号。芯片内置PWM滤波电路，该电路能通过控制电流的上升沿从而实现软启动。软启动的时间可通过在ADJ引脚与地之间增加一个外部电容来延长。当ADJ引脚电压低于0.2V时，功率开关管截止，MT7201C将进入极低工作电流的待机状态。

产品特性

• 极少的外围器件

• 高达1A的恒电流输出

• 单一引脚实现开/关、模拟调光和PWM调光

• 内含PWM滤波器

• 良好线性调整率

• 降低EMI的抖频技术

• 效率高达97%

• 宽输入电压范围：6V～40V

• 最大1MHz开关频率

• LED开路保护

• 输出电流精度：±5%

• SOT89-5封装

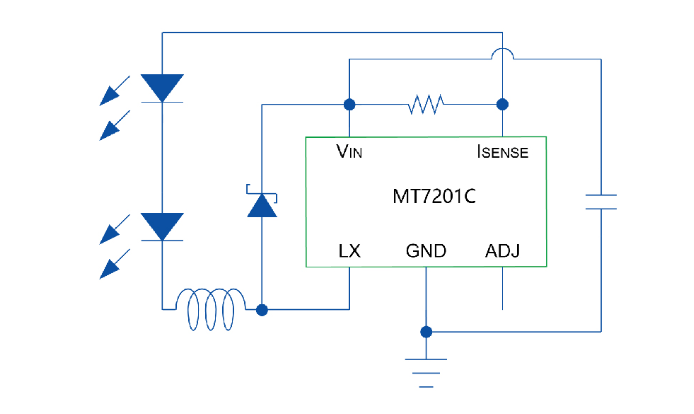

典型应用

• 低压LED射灯代替卤素灯

• 车载LED灯

• 低压工业用灯

• LED备用灯

• LED信号灯



MT7201C+是一款连续导通模式的降压型LED恒流驱动芯片。在输入电压高于LED电压时，能有效地驱动一颗或多颗串联的LED。MT7201C+支持6V~50V的输入电压，输出电流可调，最高可达1.2A。

• MT7201C+内置功率开关管和一个高端电流检测电路，可通过外部电阻设置LED平均电流，并通过ADJ引脚接收模拟调光和PWM调光信号。芯片内置PWM滤波电路，该电路能通过控制电流的上升沿从而实现软启动。软启动的时间可通过在ADJ引脚与地之间增加一个外部电容来延长。当ADJ引脚电压低于0.2V时，功率开关管截止，MT7201C+将进入极低工作电流的待机状态

• 产品特性

• 极少的外围器件

• 高达1.2A的恒电流输出

• 单一引脚实现开/关、模拟调光和PWM调光

• 内含PWM滤波器

• 降低EMI的抖频技术

• 效率高达97%

• 宽输入电压范围：6V~50V

• 最大1MHz开关频率

• LED开路保护

• 输出电流精度：±5%

• SOT89-5封装
