通用型高亮度、离线式 LED 驱动控制器SQ9910SMST车灯 舞台灯驱动IC

SQ9910S 是一颗脉冲宽度调变、高效率、低成本 LED 驱动控制器 IC，为离线式 (Off-Line)、高亮度 LED 灯具提供高效能之解决方案，其整流线性电压可 由 80VAC 到高达 305VAC。 SQ9910S 以最高 600kHz 的固定开关频率驱动外部 N 通道功率 MOS 管，而开关频率由单一外部电阻接地 来决定。 SQ9910S 拓扑打造了流过多颗 LED 的恒定电流， 带来恒定光线输出。输出电流经过一个外部电阻 (RCS)进行设定，并最终由选定的外部 N 通道功率 MOS 管 来决定，因而可允许 LED 电流介于几毫安培和高达超 过一安培之间。 SQ9910S 可支援数 kHz 脉冲宽度调变 (PWM) 调光 输入和 0 到 250 毫伏特线性 (Linear) 调光输入。SQ9910S 提供保护功能包括输入欠电压锁定、输出短 路保护和过温度保护。 SQ9910S 采用标准 SOP-8 和散热增强之 ESOP-8 两种封装。

产品特性

◆ 工作效率大于 90%

◆ 输入电压范围从 80VAC 到 305VAC

◆ 直流输入电压范围从 9V 到 500V

◆ ± 4% 电流精度

◆ 驱动电流从几毫安到超过 1 安培输出

◆ 能驱动一至数百个 LED 的灯串

◆ 提供外部 PWM 低频调光和 EN 致能

◆ 开放回路峰值电流控制器

◆ 输入欠电压锁定 (UVLO)

◆ 输出短路保护 (SCP)

◆ 内置过温度保护 (OTP)

◆ 可驱动外部一颗低成本 N 通道 MOS 管

◆采用 SOP-8 和散热较佳 ESOP-8 封装

◆ 符合 RoHS 和无卤素

应用范围

◆ DC-DC 或 AC-DC LED 驱动器

◆ RGB 三色背光 LED 驱动器

◆ 液晶显示器背光驱动

◆ 通用恒定电流源

◆ LED 信号灯及装饰景观照明

◆ 车用 LED 照明

◆ LED 舞台灯

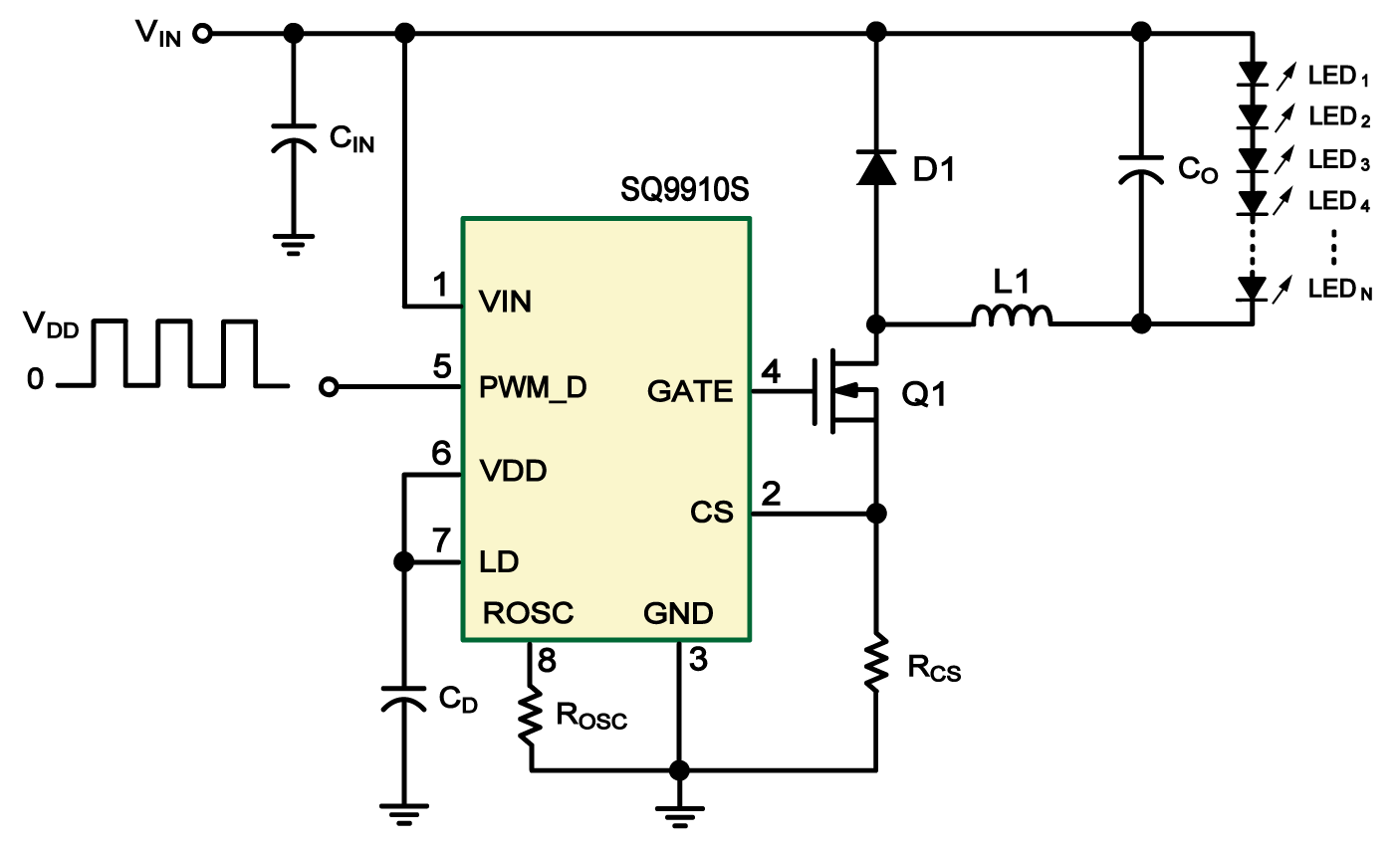

应用电路
