MAX20090B汽车级高电压、单通道高亮度 LED驱动器，支持汽车前灯应用

MAX20090为单通道高亮度LED (HB LED)驱动器，适合汽车前灯应用，例如远光灯、近光灯、日间行车灯(DRL)、转向灯、雾灯及其它LED灯。器件利用5V至65V输入电压驱动LED灯串，最大输出电压为65V。

器件检测LED灯串高边的输出电流。高边电流检测是保护输出到地或输出到电池输入短路所必须的，也是驱动LED的最灵活的结构，支持升压、高边buck、SEPIC模式或升/降压模式配置。PWM输入提供高达1000:1的LED调光比，ICTRL输入提供控制器附加模拟调光能力。器件也包括故障标识(低电平有效FLT)，指示灯串开路、短路和热关断。器件具有内置扩频调制，用于提高电磁兼容性能。有些应用中，若必要，器件也可用于zeta和Cuk转换器配置。MAX20090采用节省空间(4mm × 4mm)的20引脚TQFN封装、20引脚侧边防潮TQFN封装或20引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。

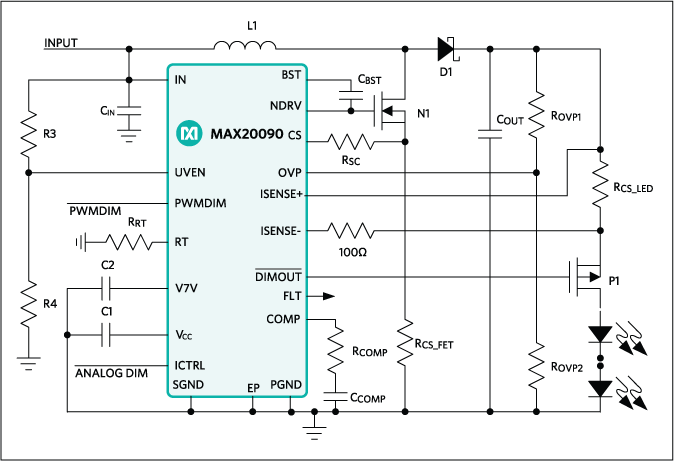

特性

• 高亮度LED驱动器，具有较宽输入范围，通过集成节省空间和成本

• +5V至+65V较宽的输入电压范围

• +65V最大升压输出范围

• ICTRL引脚用于模拟调光

• 集成高边电流检测放大器

• 200Hz板载斜波简化PWM调光

• 灵活的结构使设计优化简便

• 可配置为升压、高边Buck、SEPIC、升/降压、Zeta和Cuk结构

• 可编程开关频率(200kHz至2.2MHz)

• 扩频调制减少EMI噪声

• 汽车级特性和鲁棒性提高系统可靠性

• 通过故障标识实现故障诊断

• 短路、过压和热保护

• -40°C至+125°C工作温度范围
