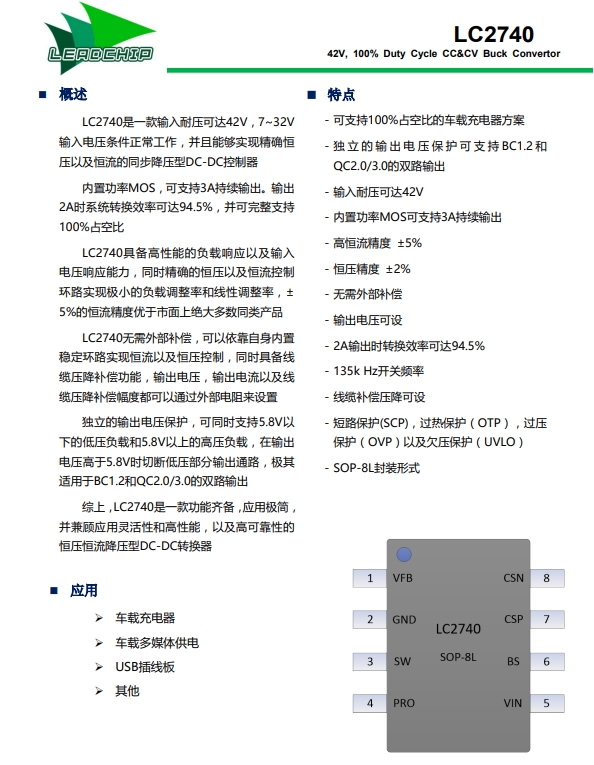

LC2740CD8TR恒 压以/恒流的同步降压型DC-DC控制器

LC2740是一款输入耐压可达42V，7~32V 输入电压条件正常工作，并且能够实现精确恒 压以及恒流的同步降压型DC-DC控制器 内置功率MOS，可支持3A持续输出。输出 2A时系统转换效率可达94.5%，并可完整支持 100%占空比 LC2740具备高性能的负载响应以及输入 电压响应能力，同时精确的恒压以及恒流控制 环路实现极小的负载调整率和线性调整率，± 5%的恒流精度优于市面上绝大多数同类产品 LC2740无需外部补偿，可以依靠自身内置 稳定环路实现恒流以及恒压控制，同时具备线 缆压降补偿功能，输出电压，输出电流以及线 缆压降补偿幅度都可以通过外部电阻来设置 独立的输出电压保护，可同时支持5.8V以 下的低压负载和5.8V以上的高压负载，在输出 电压高于5.8V时切断低压部分输出通路，极其 适用于BC1.2和QC2.0/3.0的双路输出 综上，LC2740是一款功能齐备，应用极简， 并兼顾应用灵活性和高性能，以及高可靠性的 恒压恒流降压型DC-DC转换器  特点 - 可支持100%占空比的车载充电器方案 - 独 立 的 输 出 电 压 保 护 可 支 持 BC1.2 和 QC2.0/3.0的双路输出 - 输入耐压可达42V - 内置功率MOS可支持3A持续输出 - 高恒流精度 ±5% - 恒压精度 ±2% - 无需外部补偿 - 输出电压可设 - 2A输出时转换效率可达94.5% - 135k Hz开关频率 - 线缆补偿压降可设 - 短路保护(SCP)，过热保护（OTP），过压 保护（OVP）以及欠压保护（UVLO） - SOP-8L封装形式 

应用

 车载充电器

 车载多媒体供电

 USB插线板  其他
