OC5800L/OC5801L/OC5802L/OC5806L/OC5808L

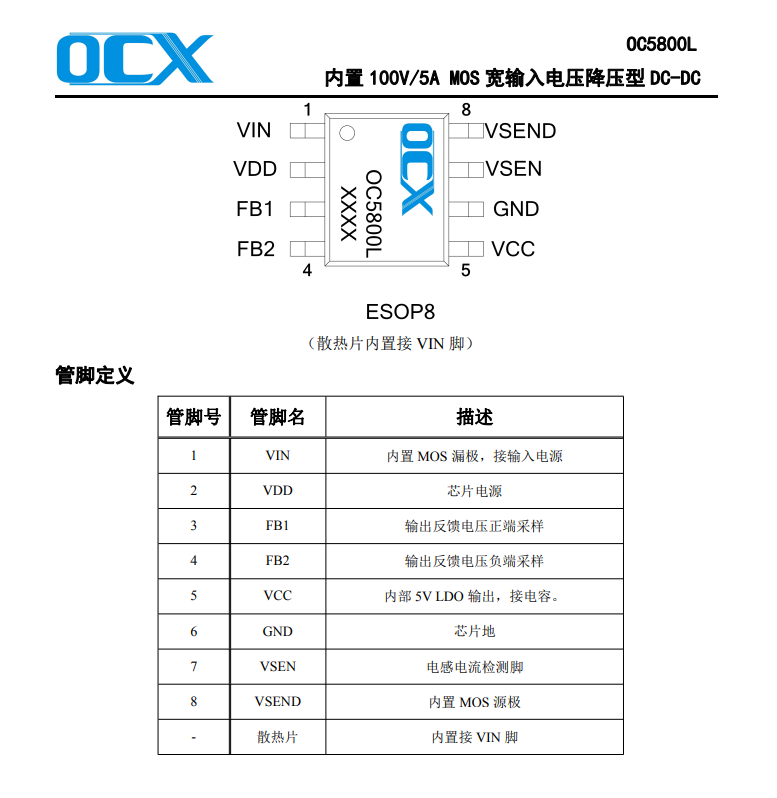

OC5800L内置 100V/5A MOS 宽输入电压降压型DC-DC

OC5800L 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 100V/5A 功率 MOS，最高输入电压 90V。OC5800L 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。 支持大电流输出，输出电流可达 2A 以上。 OC5800L 同时支持输出恒压和输出 恒流功能。 OC5800L 采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OC5800L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5800L 采用 ESOP8 封装，散热片 内置接 VIN 脚。 特点 宽输入电压范围：8V~90V 输出电压从4.2V 到30V可调 支持输出恒压恒流 支持输出12V/2A，5V/2A 高效率：可高达96% 工作频率：140KHz  低待机功耗 内置过温保护、输出短路保护 内置软启动应用 追踪器 恒压源 电动汽车、电动自行车、电瓶车 扭扭车、卡车

OC5801L 宽输入电压降压型恒压恒流 DC-DC 控制器

OC5801L 是一款支持宽电压输入的 开关降压型 DC-DC 控制器，最高输入电 压可超过 150V。OC5801L 具有低待机功 耗、高效率、低纹波、优异的母线电压调 整率和负载调整率等特性。支持大电流输 出，输出电流可高达 10A 以上。 OC5801L 同时支持输出恒压和输出 恒流功能。通过设置 CS 电阻可设置输出 恒流值。通过设置 FB1、FB2 引脚的分压 电阻可设置输出恒压值。 OC5801L 采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高的转换效 率。 OC5801L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5801L 采用 SOP8 封装。 特点  宽输入电压范围：8V~150V  输出电压从 4.2V 到 30V 可调  支持输出恒压恒流  支持输出 12V/10A，5V/5A  高效率：可高达 96%  工作频率：140KHz  低待机功耗  内置过温保护  内置软启动  内置输出短路保护 应用  车充、电池充电  恒压源  电动汽车、电动自行车、电瓶车  扭扭车、卡车

OC5802L 内置 60V/5A MOS 宽输入电压降压型 DC-DC

OC5802L 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 60V/5A 功 率 MOS，支持最高输入电压 55V。 OC5802L 具有低待机功耗、高效率、 低纹波、优异的母线电压调整率和负载调 整率等特性。支持大电流输出，输出电流 可达 3A 以上。 OC5802L 同时支持输出恒压和输出 恒流功能。 OC5802L 采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OC5802L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5802L 采用 ESOP8 封装，散热片 内置接 VIN 脚。。 特点  宽输入电压范围：8V~55V  输出电压从 4.2V 到 30V 可调  支持输出恒压恒流  支持输出 5V/3A  高效率：可高达 96%  工作频率：140KHz  低待机功耗  内置过温保护  内置软启动  内置输出短路保护 应用  恒压源，  电动汽车、电动自行车、电瓶车  扭扭车、卡车

OC5806L 内置 150V/3A MOS 宽输入电压降压型 DC-DC

OC5806L 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 150V/3A 功率 MOS，支持最高输入电压 120V。 OC5806L 具有低待机功耗、高效率、 低纹波、优异的母线电压调整率和负载调 整率等特性。支持大电流输出，输出电流 可高达 1.5A 以上。 OC5806L 同时支持输出恒压和输出 恒流功能。 OC5806L采用固定频率的 PWM 控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OC5806L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5806L 采用 ESOP8 封装，散热片 内置接 VIN 脚。 特点  宽输入电压范围：8V~120V  输出电压从 4.2V 到 30V 可调  支持输出恒压恒流  支持输出 12V/1.5A, 5V/1.5A  高效率：可高达 95%  工作频率：140KHz  低待机功耗  内置过温保护、输出短路保护  内置软启动 应用  恒压源  电动汽车、电动自行车、电瓶车  扭扭车、卡车
