OC6702/OC6702B

OC6702 内置 100V 功率 MOS 升压型 LED 恒流驱动器

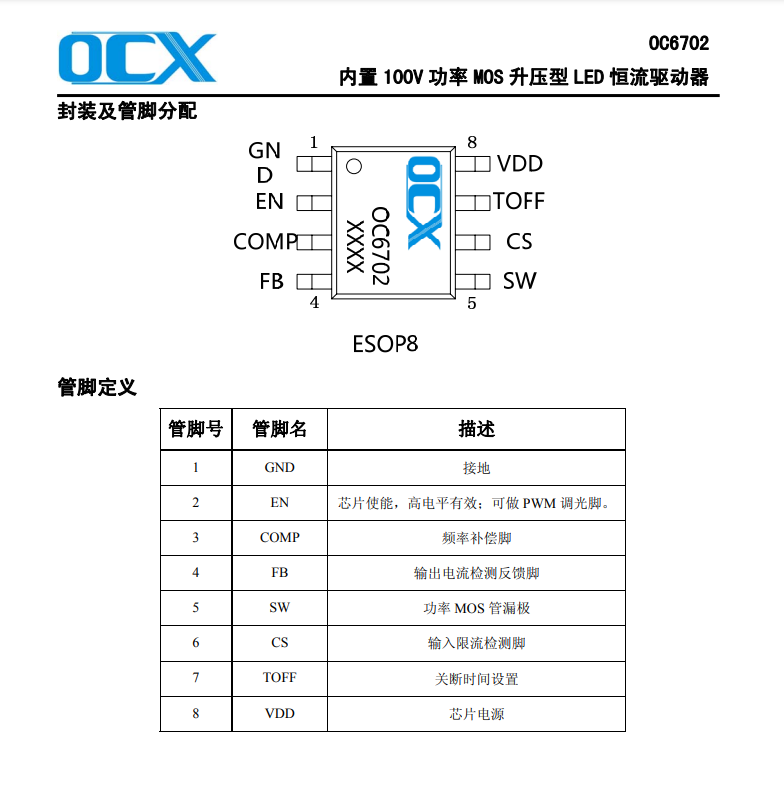

OC6702 是一款内置 100V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流驱动芯片。 OC6702 采用固定关断时间的控制方 式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。 OC6702 通过调节外置的电流采样电 阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 EN 端 加 PWM 信号，还可以进行 LED 灯调光。 OC6702 内部集成了 VDD 稳压管，软 启动以及过温保护电路，减少外围元件并 提高系统可靠性。 OC6702 采用 ESOP8 封装。散热片内 置接 SW 脚。 特点 ‹ 宽输入电压范围：3.6V~100V ‹ 内置 100V 功率 MOS ‹ 高效率：可高达 95% ‹ 最大工作频率：1MHz ‹ FB 电流采样电压：250mV ‹ 芯片供电欠压保护：3.2V ‹ 关断时间可调 ‹ 智能过温保护 ‹ 软启动 ‹ 内置 VDD 稳压管 应用 ‹ LED 灯杯 ‹ 电池供电的 LED 灯串 ‹ 平板显示 LED 背光 ‹ 大功率 LED 照明
